| 电磁锁定安全门锁开关 • 内置4组触点，电磁锁定或开锁的可选型 • 锁定力为2000N • 金属开关头部，可进行4个方向调整 • 四种插销可供选择 |
| 订购信息 |  |
| 开关型号 | 触点配置 | 导管开口/连接器 | 类型 |
D3SL-S | 2NC/1NC+2NC/1NO | M20防水接头 | 上电解锁 |
D3SL-D | 2NC/1NC+2NC/1NO | M20防水接头 | 断电解锁 |
| BS03 | 金属 | / | 普通把手 |
| BS04 | 金属 | / | 带钥匙把手 |
说明： | D3SL建议配把手使用 | ||
| 锁舌类型 |
直插安装型 Z | 长L安装型 ZL | 宽型安装型 K | 短L型安装型 KL |
|
|
|  |
| 安全门闩/把手 |
安全门闩 BS02 | 安全门闩 BS03 | 安全门闩 BS04 | |||
 |
|
| |||
 |  |  |
| 触点容量 |
额定电压 | 30V | 250V | ||
额 定 电 流 | AC | 电阻性负载（AC-12） | — | 4A |
电感性负载（AC-15） | — | 2A | ||
DC | 电阻性负载（DC-12） | 2A | 0.8A | |
电感性负载（DC-13） | 1A | 0.4A | ||
| 性能 |
| 安全 认证 | 机械可靠性 | B10d 2.5x106在100mA负载下运行 IS013849-1至PLe，取决于系统架构 EN62061至SIL3，取决于系统架构 |
| 安全数据 | 每年使用8个周期/小时/每天24小时/365天 MTTFd 356年 | |
| 防护等级 | IP67 | |
寿命*1 | 机械 | 不少于100万次 |
不少于10万次（AC-12 250V 4A） | ||
电气 | ||
不少于100万次（24V AC/DC 100mA） | ||
操作进度 | 0.5m/s | |
操作频率 | 最大30次/min | |
强制断开力*2 | 最小60N | |
强制断开行程*2 | 最小10mm | |
最小适用负载 | 24V DC 4mA | |
污染程度（操作环境） | 污染等级3 | |
触电容量 | 24V(DC13 4A)/230V (DC15 4A) | |
有电磁线圈 | 额定电压：DC 24V 额定电流:0.31A 绝缘等级:B级 | |
环境温度 | -10-40℃ | |
| 型号和接点构成 |
型号 | 接点构成 (门开闭检测开关+锁定监控开关) | 接点形式 | 动作模式 |
D3SL | 2NC/1NC+2NC/ 1NO |   |  |
| 电磁线圈 |
额定电压 | DC24V+10% |
额定电流 | 0.4A |
绝缘等级 | B级 |
| 上电解锁示意图内 |
动 作 状 态 | 状态1 | 状态2 | 状态3 | 手动解锁状态 |
关门状态 设备启动 线圈断电 | 关门状态 设备不可启动 线圈通电 | 开门状态 设备不可启动 线圈断电 | 开门状态 设备停止 线圈断电 | |
防 护 门 状 态 图 |  |  |  | |
触 电 状 态 图 |
|
|  |  |
| 断电解锁示意图 |
动 作 状 态 | 状态1 | 状态2 | 状态3 | 手动解锁状态 |
关门状态 设备不可启动 线圈断电 | 关门状态 设备启动 线圈通电 | 开门状态 设备不可启动 线圈断电 | 开门状态 设备停止 线圈断电 | |
防 护 门 状 态 图 |  |  |  | |
触 电 状 态 图 |  |  |  | |
| 内部结构与接线图 |
 |  |  |
| 外形及安装尺寸 |

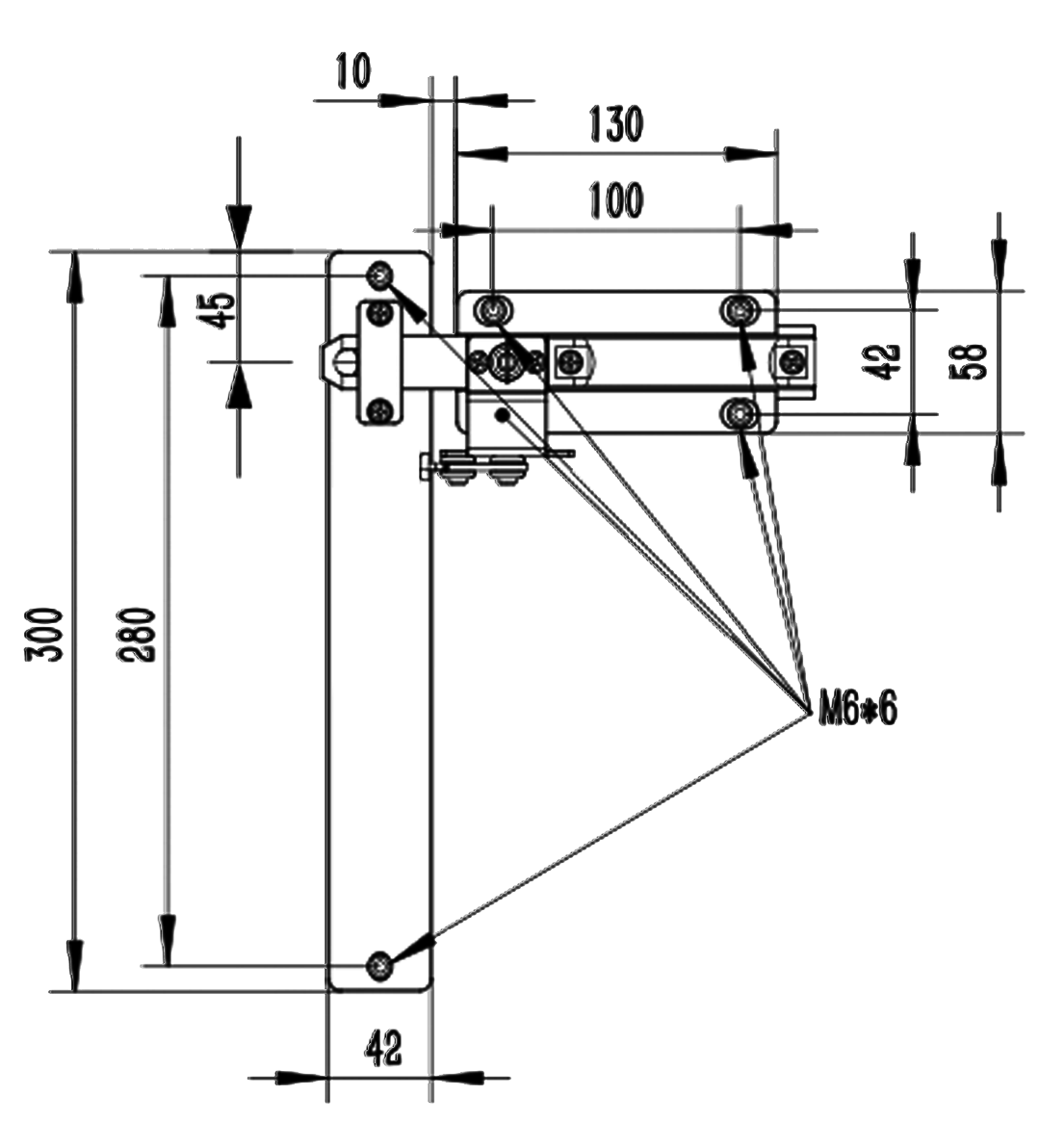

外形及安装尺寸 |
 |
| 头部安装方向 |
安装方向 | 头部更改方向 | 安全门开关头部可以更改其安装方向，以适配更多的安装环境。壳体位置不变，仅改变头部方向即可。 |
 |  |
| 辅助解锁说明 |

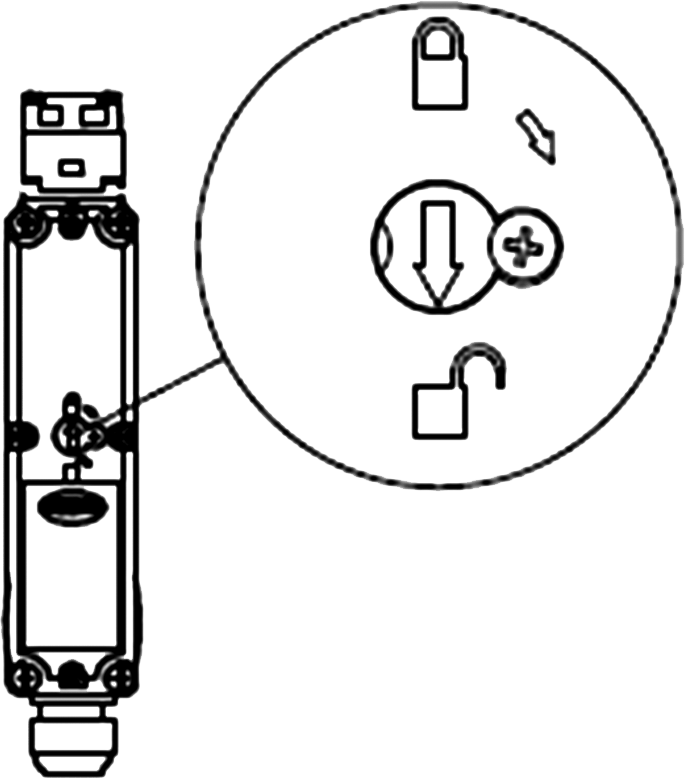

 | 安全门开关在正常工作时，箭头指向 “上锁 ” 标志，防转螺钉必须处于紧固状态；在设备停电或出现故障等特殊情况时，若要打开防护门，应首先松开箭头旋钮旁边的螺钉；再使用工具将箭头旋钮指向 “开锁 ” 标志，此时安全门开关解锁，插销可拔出，防护门可打开。 |
| 安全联锁开关选型表 |
安全门锁开关
| 电磁门锁开关
| 电磁门锁开关
| AI智能安全门锁
| ||
选 型 标 准 | 型号 | D3-B2S | D3SL | D3NL | AI box-F |
触点设置 | 2NC/1NO | 2NC/1NC+2NC/1NO | 4NC/2NO | 2NC/1NO+2NC/1NO | |
外壳 | ABS塑料 | ABS塑料 | ABS塑料 | 金属 | |
头安装 | 4个方向 | 4个方向 | 4个方 | 左右方向 | |
锁定力 | 50N | 2000N | 2000N | 2000N | |
防护等级 | IP67 | IP67 | IP67 | IP67 | |
特 征 | 操作钥匙可调节 | ◼ | ◼ | ◼ | |
24VDC电磁锁定/ 机械解锁 | ◼ | ◼ | ◼ | ||
门监视 | ◼ | ◼ | ◼ | ◼ | |
安全认证 | 安全认证 CE认证 | ◼ | ◼ | ◼ | ◼ |
